| Place of Origin: | Dongguan China |
|---|---|
| اسم العلامة التجارية: | SANNI |
| إصدار الشهادات: | ISO9001:2015 |
| رقم الموديل: | RV9110NS |
| الحد الأدنى لكمية: | 1000 قطعة |
| الأسعار: | USD0.2~0.3 per pc |
| تفاصيل التغليف: | 1000 قطع لكل علبة كرتون ، |
| وقت التسليم: | 25 يوم عمل |
| شروط الدفع: | تي/تي |
| مادة رمح: | بلاستيك | البعد: | 9 ملم |
|---|---|---|---|
| نوع التركيب: | من خلال الفتحة/DIP Mount | قوة عازلة: | 500 فولت تيار متردد |
| قطر رمح: | 6 مم أو حسب الطلب | تسامح المقاومة: | ± 20 ٪ |
| نوع رمح: | مستديرة/مسطحة/مخرشة | مادة: | البلاستيك والمعادن |
| إبراز: | مقياس الطاقة الدوارة في محطة لوغ PCB,مقياس طاقة دوار مع عمود 6 ملم,مقياس طاقة دواري قابل للتخصيص 10 عمر دوران,rotary potentiometer with 6mm shaft,customizable rotary potentiometer 10 rotational life |
||

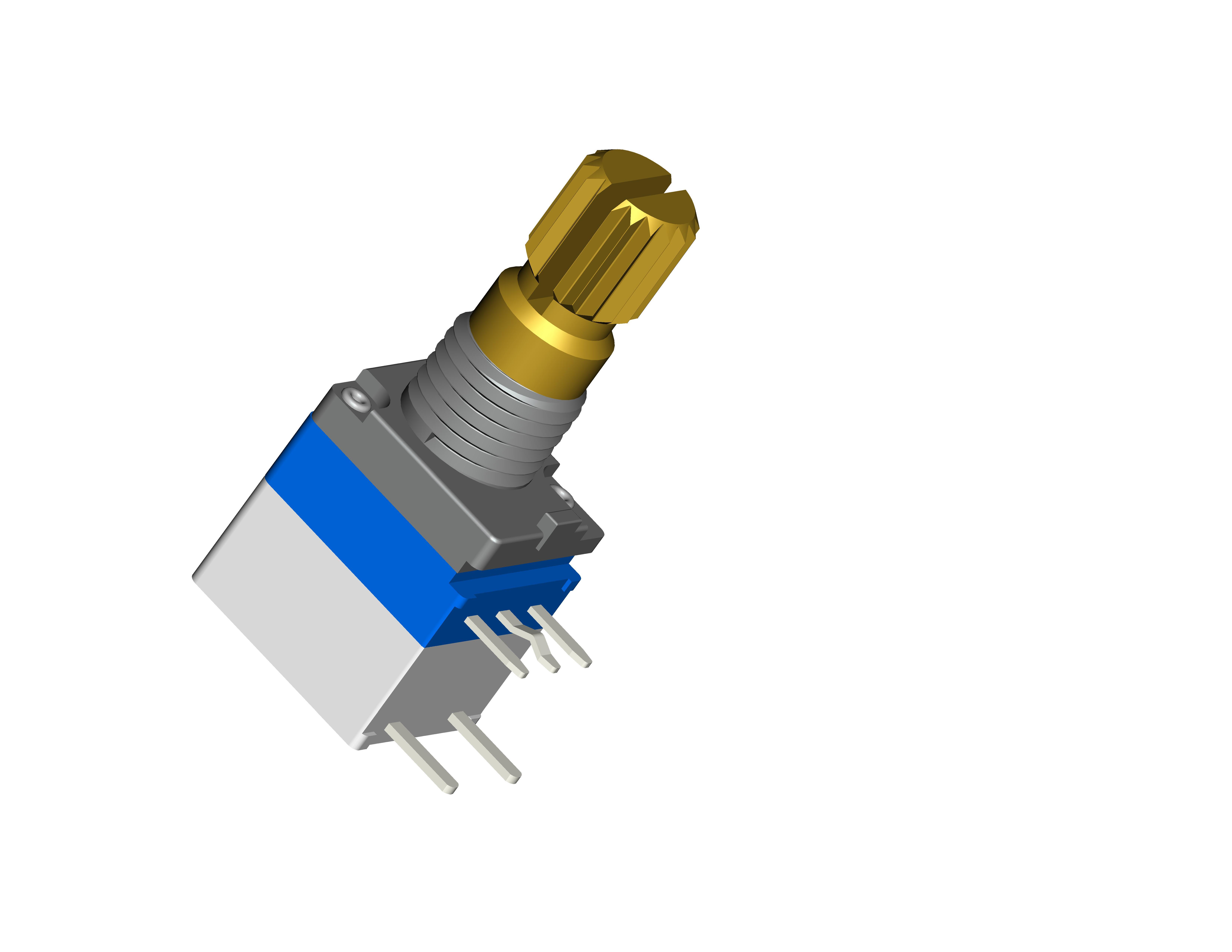

مقياس الجهد الدوار هو مكون متعدد الاستخدامات وأساسي يستخدم على نطاق واسع في الدوائر الإلكترونية للضبط اليدوي الدقيق للإشارات الكهربائية. كأداة ضبط يدوية دوارة، يوفر مقياس الجهد هذا تحكمًا موثوقًا وسلسًا في الجهد والمقاومة، مما يجعله جهازًا لا غنى عنه في تطبيقات متنوعة، من معدات الصوت إلى الآلات الصناعية. تم تصميم مقياس الجهد الدوار لتلبية المتطلبات المتنوعة، وهو متاح بقطر عمود 6 مم أو يمكن تخصيصه ليناسب احتياجات محددة، مما يضمن التوافق مع مجموعة واسعة من الأجهزة ولوحات التحكم.
واحدة من الميزات البارزة لمقياس الجهد الدوار هذا هي مرونة تركيبه. إنه يدعم كلاً من أنواع التركيب عبر الفتحة (Through Hole) و DIP، مما يسمح بالتكامل السهل في لوحات الدوائر المطبوعة (PCBs) والتجميعات الإلكترونية الأخرى. هذه القدرة على التكيف تجعل من السهل على المصممين والمهندسين دمج مقياس الجهد في مشاريعهم دون تعديلات واسعة. تصميم التركيب عبر الفتحة/DIP يساهم أيضًا في متانة مقياس الجهد وتركيبه الآمن، مما يوفر أداءً مستقرًا حتى في البيئات الصعبة.
نوع طرف التوصيل لمقياس الجهد الدوار هذا هو طرف لوحة الدوائر المطبوعة (PCB Lug)، مما يعزز سهولة اللحام والتوصيل بلوحات الدوائر. تم تصميم أطراف لوحة الدوائر المطبوعة لتوفير اتصال ميكانيكي وكهربائي قوي، مما يضمن بقاء مقياس الجهد مثبتًا بإحكام ويعمل بشكل موثوق بمرور الوقت. هذه الميزة مفيدة بشكل خاص في التطبيقات التي قد تؤدي فيها الاهتزازات أو الضغوط الميكانيكية إلى إضعاف الاتصالات، مثل أنظمة التحكم في السيارات أو الصناعة.
بفضل تكوينه أحادي العصابة (single gang)، تم تصميم مقياس الجهد الدوار هذا للتحكم البسيط والفعال في دائرة كهربائية واحدة في كل مرة. يركز تصميم العصابة الواحدة على توفير ضبط مقاومة دقيق للقنوات الفردية، مما يجعله مثاليًا للتطبيقات التي تتطلب ضبطًا دقيقًا أو معايرة. سواء تم استخدامه كتحكم في مستوى الصوت في معدات الصوت أو كمقاوم متغير في دوائر المستشعرات، فإن مقياس الجهد الدوار أحادي العصابة يوفر أداءً ثابتًا ودقيقًا.
بالإضافة إلى وظيفته الأساسية، يمكن أيضًا تصنيف هذا المنتج على أنه مقياس جهد دوار متعدد الدورات (Rotary Multi-Turn Potentiometer)، اعتمادًا على الطراز المحدد المختار. تتيح إمكانية الدورات المتعددة إجراء تعديلات أكثر دقة من خلال تمكين تدوير العمود عدة مرات عبر نطاق مقاومته. هذه الميزة مفيدة بشكل خاص في التطبيقات التي تكون فيها الدقة والتحكم الدقيق أمرًا بالغ الأهمية، مثل في أجهزة القياس والقياس. تجعل القدرة على إجراء تغييرات تدريجية صغيرة دون قفزات مفاجئة في المقاومة مقياس الجهد الدوار متعدد الدورات خيارًا مفضلاً للمهندسين الذين يبحثون عن تحكم محسّن.
كمقياس جهد كهربائي دوار، يقوم هذا الجهاز بتحويل الحركة الميكانيكية الدورانية إلى إشارة كهربائية متغيرة، والتي يمكن بعد ذلك استخدامها لضبط مستويات الجهد، أو التحكم في التيار، أو ضبط معلمات الإشارة بدقة داخل دائرة إلكترونية. تساهم خصائصه الكهربائية الموثوقة وبنيته القوية في أداء طويل الأمد، حتى في ظل الاستخدام المستمر. يضمن تصميم مقياس الجهد ضوضاء منخفضة وتشغيلًا سلسًا، وهما أمران حاسمان للحفاظ على سلامة الإشارة في الأنظمة الإلكترونية الحساسة.
بشكل عام، يعد مقياس الجهد الدوار مكونًا عالي الجودة وقابل للتكيف وسهل الاستخدام يخدم مجموعة واسعة من التطبيقات. إن قطر عموده القابل للتخصيص، وخيارات التركيب المتنوعة، وأطراف توصيل لوحة الدوائر المطبوعة الآمنة، وتكوين العصابة الواحدة تجعله خيارًا ممتازًا للمهندسين والهواة على حد سواء. سواء كنت بحاجة إلى أداة ضبط يدوية دوارة أساسية أو مقياس جهد دوار متعدد الدورات عالي الدقة، فإن هذا المنتج يوفر تحكمًا ثابتًا وموثوقًا ودقيقًا، مما يجعله مكونًا أساسيًا في عالم التعديلات الإلكترونية وتنظيم الإشارة.
| درجة حرارة التشغيل | -25 درجة مئوية إلى 85 درجة مئوية |
| تصنيف الطاقة | 0.05 واط |
| البعد | 9 مم |
| مقاومة العزل | 100 ميجا أوم كحد أدنى |
| المادة | بلاستيك ومعدن |
| نوع العمود | دائري / مسطح / مسنن |
| قوة العزل الكهربائي | 500 فولت تيار متردد |
| مادة العمود | بلاستيك |
| عمر الدوران | 10000 دورة |
| نوع طرف التوصيل | طرف لوحة الدوائر المطبوعة (PCB Lug) |
مقياس الجهد الدوار SANNI، رقم الموديل RV، هو مكون موثوق ومتعدد الاستخدامات للغاية نشأ في دونغقوان، الصين. تم تصميمه للعمل بكفاءة ضمن نطاق درجة حرارة من -25 درجة مئوية إلى 85 درجة مئوية، وهذا المقياس الدوار متعدد الدورات مثالي لمجموعة واسعة من التطبيقات الصناعية والاستهلاكية. يضمن هيكله القوي، الذي يجمع بين مواد البلاستيك والمعدن، المتانة والأداء الثابت على مدى عمر دوران مثير للإعجاب يصل إلى 10000 دورة.
مقياس الجهد الكهربائي الدوار هذا مناسب بشكل خاص للاستخدام في الأجهزة الإلكترونية التي تتطلب ضبطًا دقيقًا للمقاومة الكهربائية. مع نطاق مقاومة يمتد من 300 أوم إلى 3 ميجا أوم، يوفر الموديل RV مرونة ممتازة لأغراض الضبط والمعايرة. يسهل نوع طرف توصيل لوحة الدوائر المطبوعة (PCB Lug) التركيب الآمن والسهل على لوحات الدوائر المطبوعة، مما يجعله خيارًا ممتازًا لمصممي الدوائر والمصنعين الذين يتطلعون إلى دمج مقاومات متغيرة موثوقة في منتجاتهم.
يتم استخدام المقاوم الخطي المتغير الدوار SANNI بشكل شائع في السيناريوهات التي يكون فيها التحكم الدقيق في الجهد أو التيار ضروريًا. تشمل مناسبات التطبيق النموذجية معدات الصوت للتحكم في مستوى الصوت، والأجهزة للضبط والمعايرة وضبط الإشارة، والآلات الصناعية التي تتطلب ضبطًا دقيقًا لمعلمات التشغيل. بالإضافة إلى ذلك، يتم استخدامه على نطاق واسع في الإلكترونيات الاستهلاكية، وأنظمة التحكم في السيارات، والروبوتات، حيث تكون تعديلات المقاومة الدقيقة والمتكررة أمرًا بالغ الأهمية.
بفضل تصميمه متعدد الدورات، يسمح مقياس الجهد هذا بتعديلات دقة أعلى مقارنة بالأنواع أحادية الدورة، مما يجعله لا غنى عنه في البيئات التي تكون فيها الحساسية والدقة أمرًا بالغ الأهمية. سواء تم استخدامه في أدوات المختبر، أو أجهزة الاتصالات، أو أنظمة التحكم الآلي، فإن مقياس الجهد الدوار SANNI RV يوفر باستمرار أداءً موثوقًا وعمرًا طويلاً.
باختصار، يعد مقياس الجهد الدوار SANNI موديل RV مكونًا أساسيًا للمهندسين والفنيين الذين يبحثون عن مقياس جهد دوار متعدد الدورات متين وعالي الأداء، أو مقياس جهد كهربائي دوار، أو مقاوم متغير خطي دوار. إن نطاق مقاومته الواسع، وتكوينه المادي القوي، ونوع طرف توصيل لوحة الدوائر المطبوعة سهل الاستخدام يجعله خيارًا مفضلاً عبر العديد من مناسبات وسيناريوهات التطبيق.
تقدم SANNI منتجات مقياس الجهد الدوار المخصصة تحت رقم الموديل RV، المصنوعة بفخر في دونغقوان، الصين. يمكن تخصيص مقياس الجهد المقسم للجهد الدوار الخاص بنا لتلبية متطلباتك المحددة، بما في ذلك خيارات طول العمود التي تتراوح من 6 مم إلى 20 مم، إما قياسية أو مخصصة لتناسب تصميمك.
تم تصميم جهاز مقياس الجهد الدوار هذا ليعمل بشكل موثوق ضمن نطاق درجة حرارة من -25 درجة مئوية إلى 85 درجة مئوية، مما يضمن أداءً مستقرًا في بيئات مختلفة. يتميز بنوع طرف توصيل لوحة الدوائر المطبوعة (PCB Lug) لتركيب سهل وآمن على لوحات الدوائر الخاصة بك.
بفضل قوة العزل الكهربائي البالغة 500 فولت تيار متردد وتصنيف الطاقة البالغ 0.05 واط، توفر أداة الضبط اليدوي الدوارة الخاصة بنا تحكمًا دقيقًا ومتينًا في الجهد لتطبيقاتك. ثق بخبرة SANNI للحصول على مقاييس جهد دوارة عالية الجودة مخصصة لاحتياجاتك.
تم تصميم منتج مقياس الجهد الدوار الخاص بنا لتوفير مقاومة متغيرة دقيقة وموثوقة لمجموعة واسعة من التطبيقات الإلكترونية. للحصول على الدعم الفني، يرجى الرجوع إلى ورقة بيانات المنتج ودليل المستخدم، والتي تتضمن مواصفات مفصلة ورسومات الأسلاك وإرشادات التركيب.
إذا واجهت أي مشاكل أثناء التركيب أو التشغيل، تأكد من توصيل مقياس الجهد بشكل صحيح وفقًا للمخططات المقدمة، وتحقق من أن جهد التشغيل والتيار لا يتجاوزان الحدود المحددة.
للصيانة، تجنب التعرض للغبار المفرط أو الرطوبة أو الصدمات الميكانيكية لإطالة عمر مقياس الجهد. تحقق بانتظام من الدوران السلس وقيم المقاومة الثابتة باستخدام جهاز قياس متعدد.
إذا احتجت إلى مزيد من المساعدة، فإن فريق الدعم الفني لدينا متاح للمساعدة في استكشاف المشكلات وإصلاحها، وتقديم المشورة بشأن التطبيقات، وتقديم قطع الغيار إذا لزم الأمر. نحن ملتزمون بضمان رضاك والأداء الأمثل لمنتجات مقياس الجهد الدوار الخاصة بنا.
تعبئة المنتج: يتم تعبئة كل مقياس جهد دوار بشكل فردي في كيس مضاد للكهرباء الساكنة لمنع أي ضرر ناتج عن التفريغ الكهروستاتيكي. ثم يتم وضع مقاييس الجهد في صندوق كرتوني قوي مع مادة توسيد كافية للحماية من الصدمات والاهتزازات أثناء النقل. يتم تسمية العبوة بمواصفات المنتج والكمية وتعليمات المناولة لضمان التعريف السليم والعناية.
الشحن: نقدم خيارات شحن موثوقة لتوصيل مقياس الجهد الدوار الخاص بك بأمان وفي الوقت المحدد. يتم شحن المنتجات عبر شركات نقل موثوقة مع إمكانية تتبع جميع الطلبات. نضمن أن جميع الطرود محكمة الإغلاق ومتوافقة مع لوائح الشحن. الشحن الدولي متاح أيضًا، مع إعداد وثائق الجمارك لتسهيل التسليم السلس.
س 1: ما هو اسم العلامة التجارية لمقياس الجهد الدوار هذا؟
ج 1: اسم العلامة التجارية لمقياس الجهد الدوار هذا هو SANNI.
س 2: ما هو رقم الموديل لهذا مقياس الجهد الدوار؟
ج 2: رقم الموديل لهذا مقياس الجهد الدوار هو RV.
س 3: أين يتم تصنيع مقياس الجهد الدوار؟
ج 3: يتم تصنيع مقياس الجهد الدوار هذا في دونغقوان، الصين.
س 4: ما نوع التطبيقات التي يمكن استخدام مقياس الجهد الدوار SANNI RV لها؟
ج 4: يستخدم مقياس الجهد الدوار SANNI RV بشكل شائع في الأجهزة الإلكترونية للتحكم في مستوى الصوت والضبط وضبط مستويات الإشارة.
س 5: كيف أقوم بتوصيل مقياس الجهد الدوار SANNI RV في دائرة؟
ج 5: عادةً ما يحتوي مقياس الجهد الدوار SANNI RV على ثلاثة أطراف توصيل: طرفان نهائيان متصلان بعنصر مقاوم وطرف أوسط (منزلق). قم بتوصيل الطرفين النهائيين بمصدر الجهد والأرضي، ويوفر المنزلق خرج الجهد المتغير.
