شكل: | مربع | مقياس تغيير المقاومة: | سجل أو خطي |
---|---|---|---|
ماركة: | ساني | تحول: | مفتاح دوار SPST |
تخصيص: | 9 ملم | مقاومة: | 50 كيلو ، 100 كيلو ، 200 كيلو أو تخصيص |
تثبيت: | ثنائي الفينيل متعدد الكلور DIP المتصاعدة | التخصيص: | متاح | طلب مخصص |

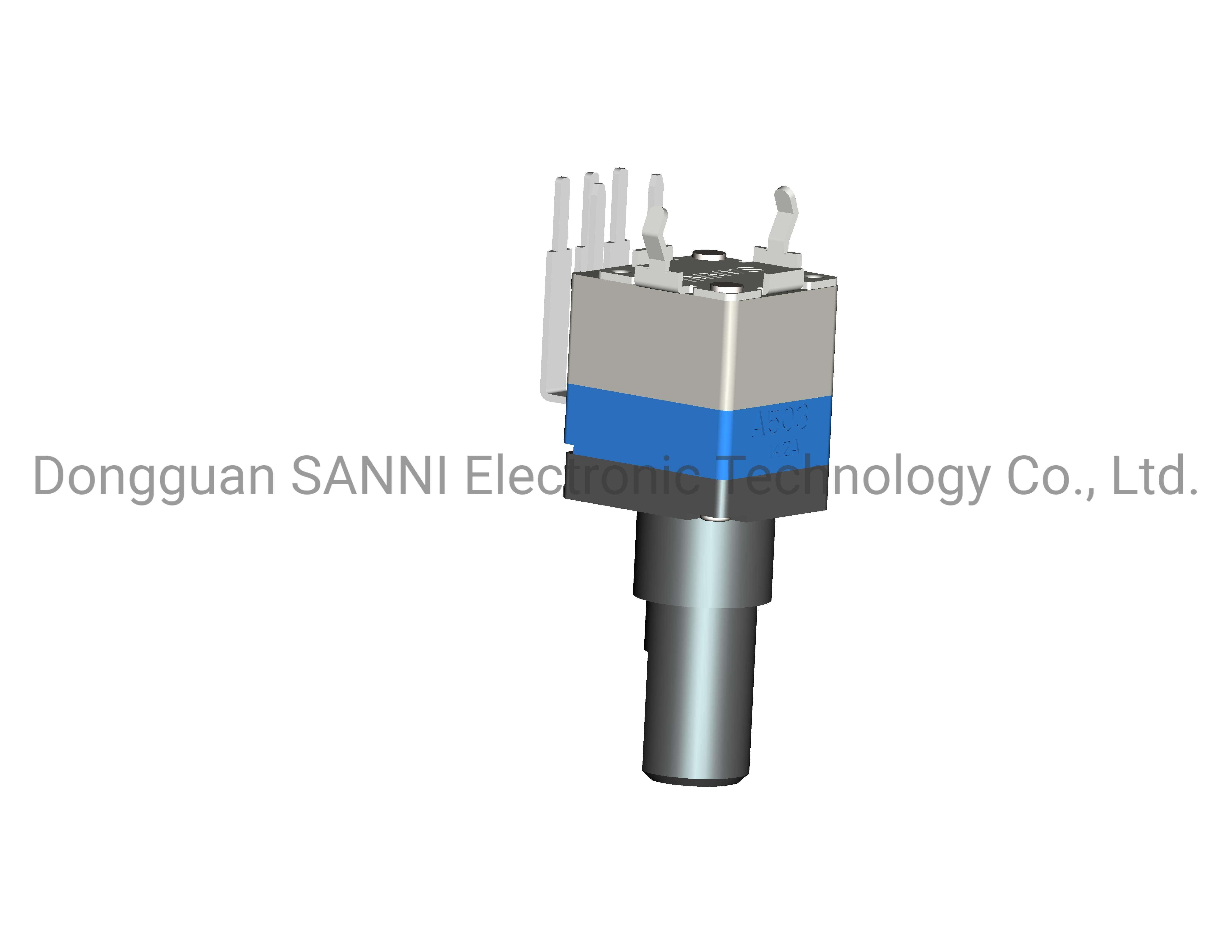

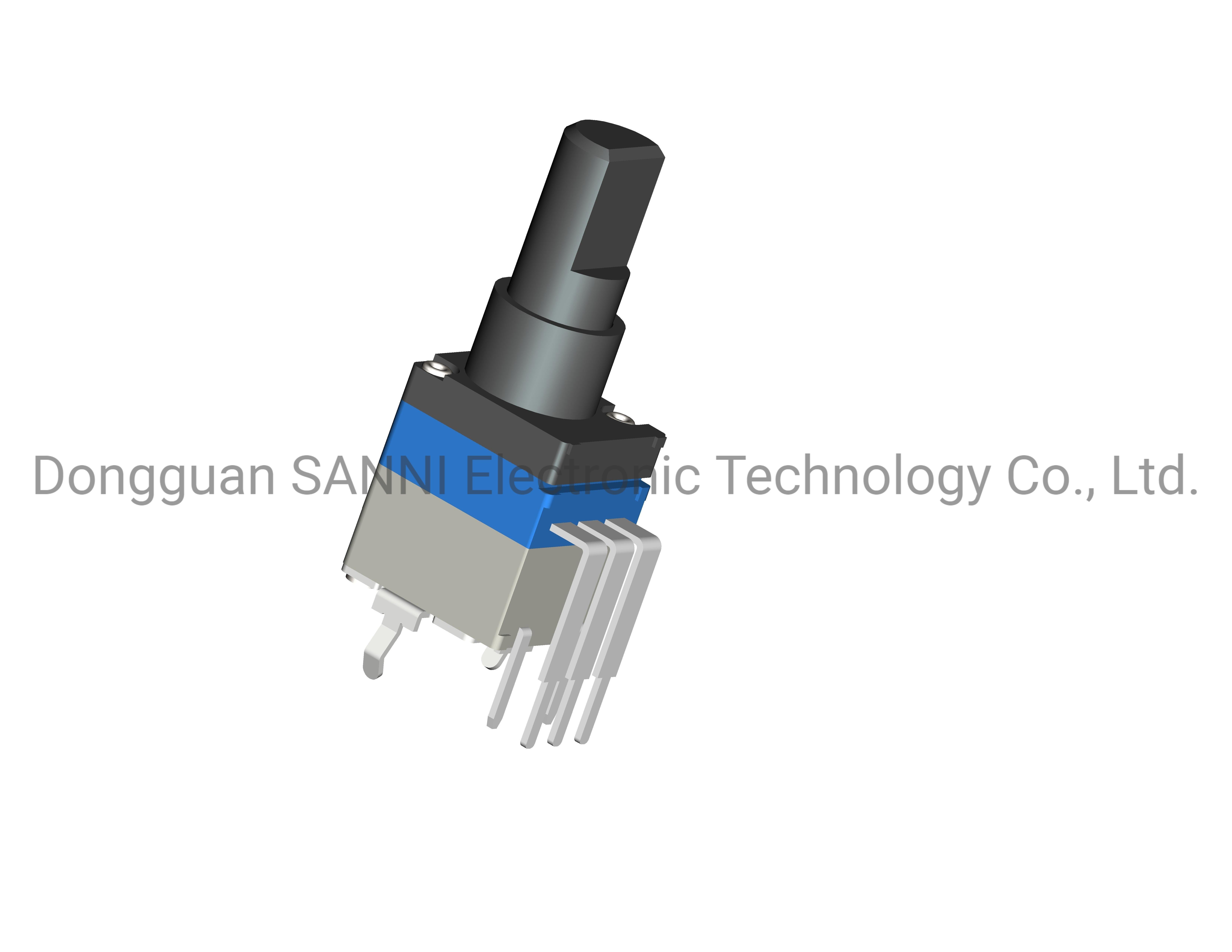

إبراز: | مقياس الجهد بمفتاح دوار 9 مللي متر,مقياس جهد مفتاح دوار عمودي,مقياس جهد وحدة مفردة عمودي |
ميزات المنتج
مواصفات المنتج
1. الخصائص الميكانيكية | |
زاوية الدوران الكلية | 300ا± 5ا |
قوة سدادة الدوران | الحد الأدنى: 4Kgf |
عزم الدوران الكلي | 10-150gf.cm CC: انقر فوق عزم الدوران: 60-400gf.cm |
قوة دفع وسحب المفتاح | الحد الأدنى: 8 كجم |
مفتاح تمايل | الحد الأقصى: 0.6 * L / 20mm PP |
القوة النهائية | 5N لمدة 1 دقيقة |
2- الخصائص الكهربائية | |
المقاومة الكاملة | 100Ω-3MΩ |
تحمل المقاومة الكلية | 50Ω ~ 1KΩ: ± 30٪ / 1KΩ ~ 500KΩ: ± 20٪ / 500KΩ ~ 3MΩ: ± 30٪ |
القوة المصنفة | 0.05 واط |
المقاومة المتبقية | R≤10KΩ: 10ΩMax. / 10KΩ <R> 100KΩ: 20ΩMax. / R≥500KΩ المقاومة الإجمالية الاسمية 0.1٪ أو أقل |
أقصى جهد تشغيل | 50 فولت تيار متردد / 10 فولت تيار مستمر |
مقاومة العزل | 100MΩ دقيقة.250 فولت تيار مستمر |
دليل على الجهد | 300 فولت تيار متردد لمدة دقيقة واحدة |
3. خصائص التبديل | |
نوع التبديل | SPST |
القوة المصنفة | 0.1A 16 فولت تيار مستمر |
تبديل عزم الدوران | 500 غرام سم |
زاوية التبديل | 40االأعلى |
عمر التشغيل بدون حمولة | 10000 دورة 100mΩ كحد أقصى |
العمر التشغيلي مع الحمل: كتقييم | 10000 دورة 100mΩ كحد أقصى |
مقاومة الاتصال الأولية | 100mΩ ماكس |
مقاومة العزل | 100MΩ دقيقة.250 فولت تيار مستمر |
دليل على الجهد | 300 فولت تيار متردد لمدة دقيقة واحدة |
4-الأداء البيئي | |
نطاق الحرارة الشغالة | -10اC إلى +70اج |
مدى درجة حرارة التخزين | -40اC إلى +85اج |
5. مرجع حرارة اللحام | |
لحام اليد | 350اج ± 10اج / 3 + 1S |
لحام تراجع | 260اج ± 5اج / 10 ± 1S |
التعليمات
• س: هل يمكنني الحصول على عينة منك؟
• ج: نعم ، يمكننا تقديم عينات مجانية للاختبار ، يرجى الاتصال بنا مجانًا وإخبارنا بالمنتج الذي تحتاجه.
• س: هل تقبل التخصيص؟
• ج: نعم ، التخصيص مقبول ، يرجى الاتصال بموظفي المبيعات للتشاور.
• س: هل يمكنك تقديم المساعدة في المسائل الفنية؟
• ج: نعم ، لدينا أكثر من 10 سنوات من البحث والتطوير في صناعة مقياس الجهد الإلكتروني.إذا كنت بحاجة إلى مساعدة فنية في عملية الشراء ، فلا تتردد في الاتصال بنا.
